Beschreibung
LiTROS IG Bend
Die LiTROS IG Bend ist eine vollautomatische Biegeanlage zur Herstellung präziser Abstandhalterrahmen aus Aluminium- und Edelstahlprofilen. Die Anlage ermöglicht die Bearbeitung verschiedener Profilbreiten und produziert einteilige oder zweiteilige Rahmen in höchster Wiederholgenauigkeit.
Die Maschine besteht aus:
Drei Magazinplätze mit automatischer Profilstangenzufuhr
Klemmvorrichtung zur Gewichtsoptimierung
Führungs- und Klemmvorrichtung für Abstandhalter und Eckverbinder
Biegeeinheit mit Ober-/Unterklemmung
Fingerklemmung für gleichmäßige Biegequalität
Servoantrieb zur Einstellung des Biegewinkels
Automatische Geschwindigkeitsregelung
Touchscreen-Bedienpanel
Automatik und Handbetrieb
Ethernet Anbindung für Arbeitsaufträge und Statusabfrage
Integrierte Selbstdiagnose
LiTROS Insulating Stand Alone
Highlights
01
Präzise Biegequalität:
Exakte Rahmengeometrie durch Servo Feinsteuerung und konstante Klemmtechnik.
Automatische Profilzufuhr:
Die Profilstangen werden vollautomatisch aus dem 3 Fach Magazin zugeführt – ideal für kontinuierliche Produktion.
Konstante Profilstärke:
Ober , Unter und Fingerklemmung gewährleisten gleichmäßige Ergebnisse bei unterschiedlichen Abstandhaltertypen.
Flexible Verarbeitung:
Geeignet für alle gängigen Abstandhalterbreiten (5–24 mm) sowie Aluminium und Edelstahl – ohne zusätzliche Umrüstung.
Benutzerfreundliche Bedienung:
Touchscreen Steuerung mit Automatik und Handbetrieb für intuitive, einfache Handhabung.
Hohe Produktionskapazität:
Kurze Taktzeiten und automatisierte Abläufe ermöglichen bis zu 1400 Rahmen in 8 Stunden.
Kompakt & kosteneffizient:
Kein automatisches Mess- oder Lagersystem notwendig.
Minimale Investitions- und Betriebskosten dank einfacher Konstruktion.
Perfekt aufeinander abgestimmt
Funktion & Ablauf
01

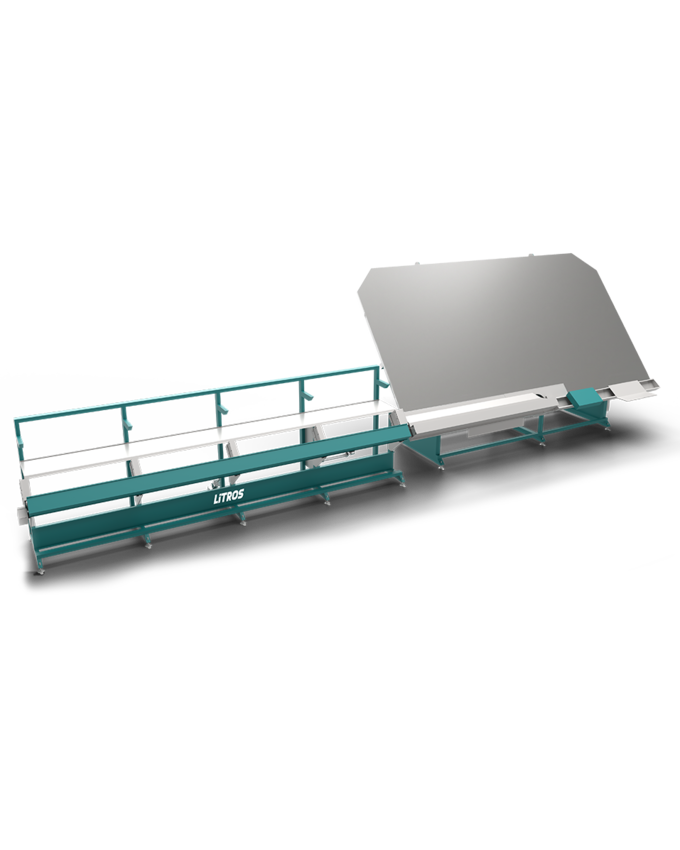

Positionierung und Biegen
Die Biegeeinheit fixiert das Profil über Ober , Unter und Fingerklemmungen. Der digitale Servoantrieb formt die Ecken exakt nach den Vorgaben. Die Geschwindigkeit passt sich automatisch an Profiltyp und Größe an.
02
Rahmenfertigung
Je nach Modell wird der Rahmen ein- oder zweiteilig auf das gewünschte Maß gebogen. Die präzise Klemmtechnik stellt konstante Profilstärken und exakte Winkel sicher.
03
Entnahme
Der fertige Rahmen wird manuell entnommen oder an die Folgestation übergeben.
Technische Daten
LiTROS IG Bend
Hier finden Sie alle relevanten Leistungsmerkmale unserer Maschine.
Max. Rahmenmaß (mm): 2500 × 2500 (1 teilig) / 3100 × 4000 (2 teilig)
Min. Rahmenmaß (mm): 250 × 250
Abstandhalterbreite (mm): 5 – 24
Transportgeschwindigkeit (m/min): 100
Biegegenauigkeit (mm): ±0,5
Arbeitshöhe (mm): 950
Abstandhaltertypen: Aluminium, Edelstahl
Kapazität: 1400 Rahmen (1000 × 1000 mm) in 8 h
Taktzeit: 15–16 Sekunden (1000 × 1000 mm)
Elektrische Auslegung: 3P 380–480 V, 50/60 Hz, 15 kW
Druckluft (kg/cm²): 6
Magazinplätze: 3
