Beschreibung

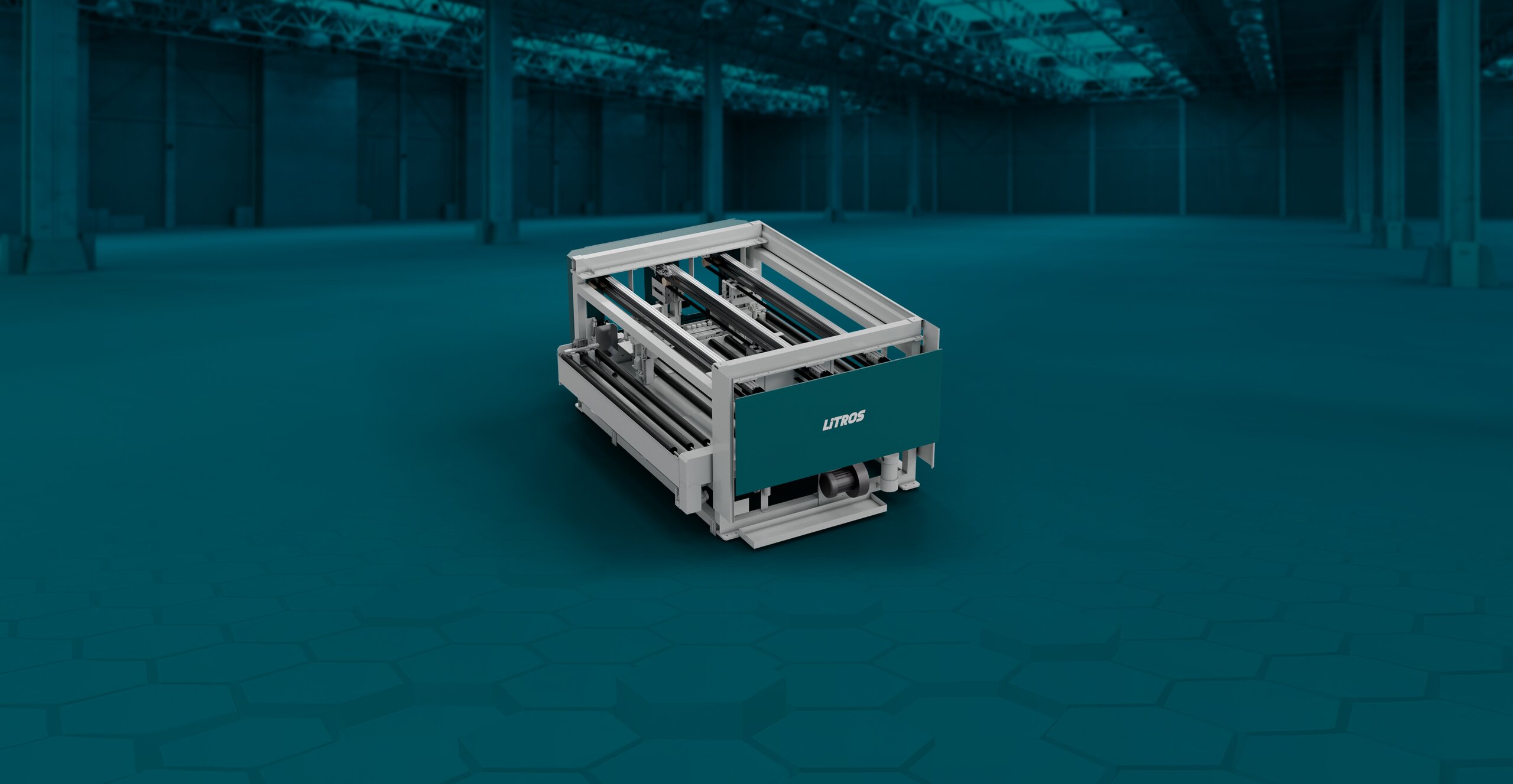

LiTROS Horizontal Seaming
Die horizontale Kantenschleifmaschine bietet eine vollautomatische Lösung zum Säumen aller vier Seiten rechteckiger Glasscheiben. Sie gewährleistet eine gleichmäßige, prozesssichere Kantenbearbeitung bei hoher Geschwindigkeit und bereitet die Glasscheiben zuverlässig für nachgelagerte Prozesse vor.
Durch die horizontale Bearbeitung mit Diamantschleifscheiben werden Ober- und Unterkante jeder Glasseite separat bearbeitet. Dies sorgt für ein gleichmäßiges Ergebnis und eine stabile Prozessqualität.
Die Maschine besteht aus:
Kippbarer Einlauftisch
Schleifbett mit vier Schleifköpfen
Je Schleifkopf zwei Schleifscheiben für Ober- und Unterkante
Auslaufförderer
Gummierte Transportrollen und zusätzliche Saugriemen
Vakuumsystem mit Ringgebläse
LiTROS Horizontal Seaming
Highlights
01
Vollautomatisches 4-Seiten-Säumen:
Säumen aller vier Seiten in einem durchgängigen, automatisierten Prozess
Hohe Bearbeitungsgeschwindigkeit:
Vorschubgeschwindigkeiten von bis zu 30 m/min für effiziente Produktionsabläufe
Flexible Glasdickenverarbeitung:
Bearbeitung unterschiedlicher Glasdicken ohne manuelle Werkzeugverstellung
Gleichmäßige Bearbeitung von Ober- und Unterkante:
Separate Schleifscheiben ermöglichen eine unabhängige und gleichmäßige Bearbeitung
Schonender Glastransport:
Gummierte Transportrollen und Saugriemen schützen empfindliche Oberflächen und Low-E-Beschichtungen
Präzise Positionierung:
Automatische Glasmessung und Servo-Control-System sorgen für exakte Abläufe
Prozesssichere Bearbeitung:
Definierter Anpressdruck gewährleistet stabile Ergebnisse
Einfach zu bedienen, unkompliziert zu warten
Funktion & Ablauf
01

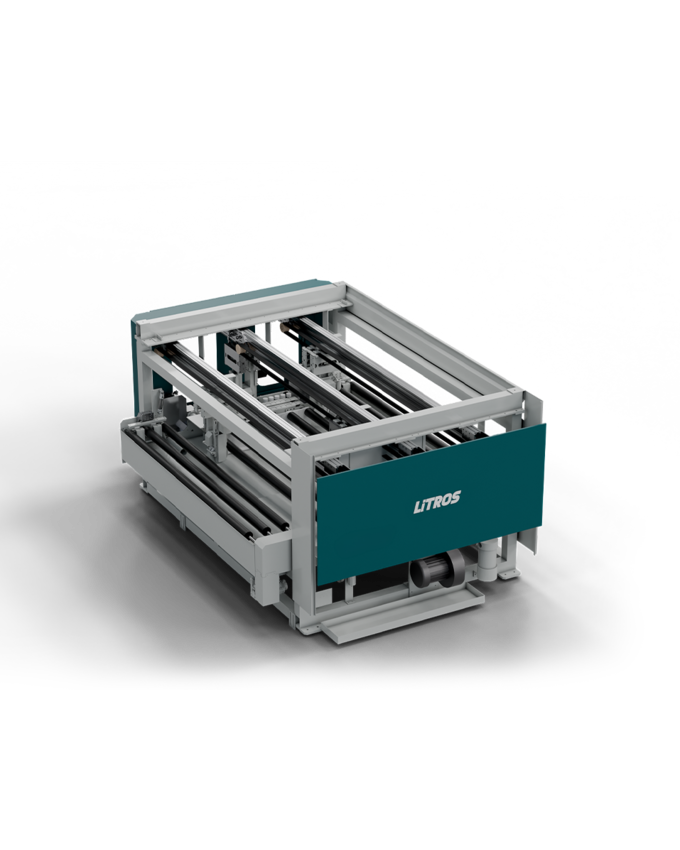

Wie funktioniert die Anlage?
Die Glasscheibe wird horizontal in die Maschine eingebracht, automatisch erkannt und präzise positioniert. Dies erfolgt über die automatische Glasmessung in Kombination mit dem digitalen Servo-Control-System.
02
Wie erfolgt die Bearbeitung?
Die Bearbeitung erfolgt mit Diamantschleifscheiben. Pro Glaskante werden zwei Schleifscheiben eingesetzt, sodass Ober- und Unterkante unabhängig voneinander gesäumt werden können. Das luftdruckbasierte Anpresssystem ermöglicht eine flexible Bearbeitung unterschiedlicher Glasdicken ohne manuelle Höheneinstellung.
03
Wie wird die Glasscheibe transportiert?
Der Glastransport erfolgt über gummierte Rollen und Saugriemen, wodurch die Scheibe schonend geführt und empfindliche Oberflächen geschützt werden.
Technische Daten
LiTROS Horizontal Seaming
Hier finden Sie alle relevanten Leistungsmerkmale unserer Maschine.
Maximale Glasgröße: 2.400 × 3.600 mm oder 3.000 × 5.000 mm (abhängig von der Ausführung)
Minimale Glasgröße: 300 × 500 mm
Glasdickenbereich: 4 – 20 mm
Vorschubgeschwindigkeit: ca. 20 – 30 m/min
Schleifprozess: bis zu 12 Sekunden pro Scheibe
Linienleistung: ca. 15 – 20 Sekunden pro m²
Wassertank: ca. 200 Liter, Edelstahl
